焊接機器人主要包括機器人和焊接設備兩部分。機器人由機器人本體和控制柜（硬件及軟件）組成。而焊接裝備，以弧焊及點焊為例，則由焊接電源，（包括其控制系統）、送絲機（弧焊）、焊槍（鉗）等部分組成。對于智能機器人還應有傳感系統，如激光或攝像傳感器及其控制裝置等。

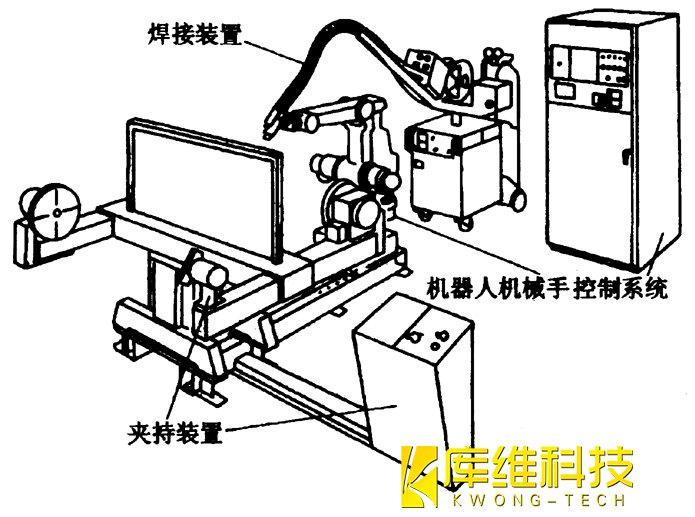

焊接機器人示意圖
世界各國生產的焊接用機器人基本上都屬關節機器人，絕大部分有6個軸。其中，1、2、3軸可將末端工具送到不同的空間位置，而4、5、6軸解決工具姿態的不同要求。焊接機器人本體的機械結構主要有兩種形式：一種為平行四邊形結構，一種為側置式（擺式）結構。側置式（擺式）結構的主要優點是上、下臂的活動范圍大，使機器人的工作空間幾乎能達一個球體。因此，這種機器人可倒掛在機架上工作，以節省占地面積，方便地面物件的流動。但是這種側置式機器人，2、3軸為懸臂結構，降低機器人的剛度，一般適用于負載較小的機器人，用于電弧焊、切割或噴涂。平行四邊形機器人其上臂是通過一根拉桿驅動的。拉桿與下臂組成一個平行四邊形的兩條邊。故而得名。早期開發的平行四邊形機器人工作空間比較小（局限于機器人的前部），難以倒掛工作。但80年代后期以來開發的新型平行四邊形機器人（平行機器人），已能把工作空間擴大到機器人的頂部、背部及底部，又沒有測置式機器人的剛度問題，從而得到普遍的重視。這種結構不僅適合于輕型也適合于重型機器人。近年來點焊用機器人（負載100～150kg）大多選用平行四邊形結構形式的機器人。
上述兩種機器人各個軸都是作回轉運動，故采用伺服電機通過擺線針輪（RV）減速器（1～3軸）及諧波減速器（1～6軸）驅動。在80年代中期以前，對于電驅動的機器人都是用直流伺服電機，而80年代后期以來，各國先后改用交流伺服電機。由于交流電機沒有碳刷，動特性好，使新型機器人不僅事故率低，而且免維修時間大為增長，加（減）速度也快。一些負載16kg以下的新的輕型機器人其工具中心點（TCP）的最高運動速度可達3m/s以上，定位準確，振動小。同時，機器人的控制柜也改用32位的微機和新的算法，使之具有自行優化路徑的功能，運行軌跡更加貼近示教的軌跡。
機器人
焊接采用的是富氬混合氣體保護焊，焊接過程中出現的焊接缺陷一般有焊偏、咬邊、氣孔等幾種，具體分析如下：
（1）出現焊偏可能為焊接的位置不正確或焊槍尋找時出現問題。這時，要考慮TCP（焊槍中心點位置）是否準確，并加以調整。如果頻繁出現這種情況就要檢查一下機器人各軸的零位置，重新校零予以修正。
（2）出現咬邊可能為焊接參數選擇不當、焊槍角度或焊槍位置不對，可適當調整功率的大小來改變焊接參數，調整焊槍的姿態以及焊槍與工件的相對位置。
（3）出現氣孔可能為氣體保護差、工件的底漆太厚或者保護氣不夠干燥，進行相應的調整就可以處理。
（4）飛濺過多可能為焊接參數選擇不當、氣體組分原因或焊絲外伸長度太長，可適當調整功率的大小來改變焊接參數，調節氣體配比儀來調整混合氣體比例，調整焊槍與工件的相對位置。
（5）焊縫結尾處冷卻后形成一弧坑，編程時在工作步中添加埋弧坑功能，可以將其填滿。
