機器人KR C4 控制系統 PC 說明：
機器人KR C4 控制系統電腦由電源件、主板、DualNic 雙網卡、RAM 存儲器和硬盤構成。
處理器技術 （雙核技術，每個核擁有一個安全機構），其他三個機構的核分布如下：
1. 核 1： VxWorks，WinXPe，Safe
2. 核 2： DSE （RC），Safe
SafeOS 軟件棧 （KW 軟件 / Phoenix） - 性能等級 d （等同以前： 安全項 3）標準的大容量存儲器 HDD ；非旋轉式存儲盤 （SSD-Solid State Disc）可選訂

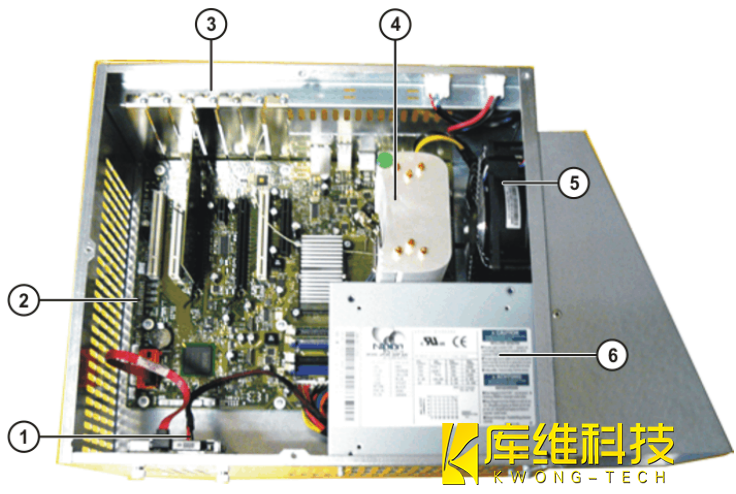

機器人KR C4控制系統 PC 概覽
1. 硬盤
2. 主板
3. PC 機接口
4. 處理器冷卻器
5. PC 機風扇
6. 電腦電源件
機器人KR C4 控制系統計算機的通過中央
處理器的第二核進行調節 （RC-Robot Control , 機器人控制）。
PLC （選項）與 RC 平行接收處理
機器人KR C4 控制系統
計算機可調節與客戶的內部和外部網絡通訊功能

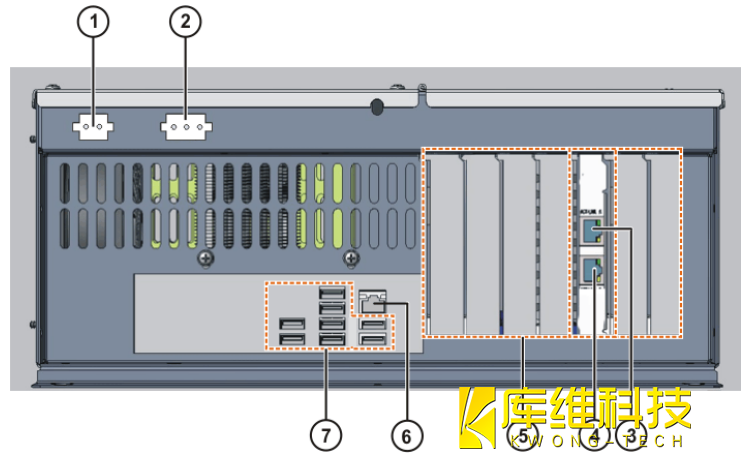

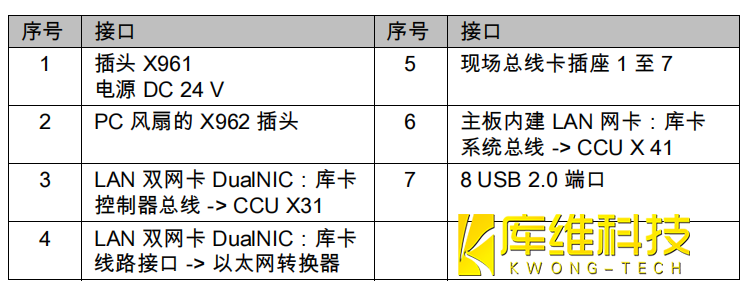

機器人KR C4 控制系統電腦接口如下圖：

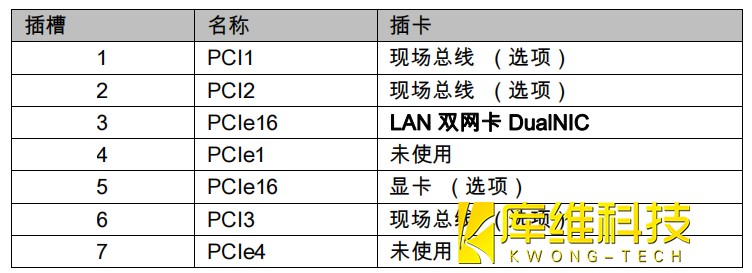

電腦插槽可供以下插卡使用：

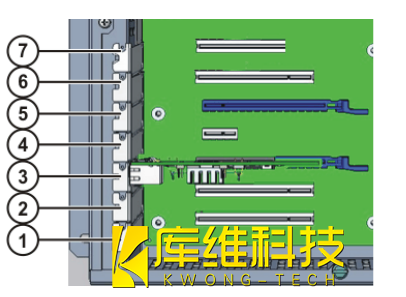

電腦插槽分配如下圖：
機器人KR C4 控制系統電腦安全提示
1.
工業機器人控制系統必須保持關機狀態，并采取保護措施以防意外重啟。
2. 控制系統已關閉。
3. 電源線必須已斷電。
警告：即使在主開關關斷時，白色導線也帶有電源電壓！ 在接觸導線時此電源電壓可造成致命傷害。
4. 按 ESD 準則進行作業。
機器人KR C4 控制系統電腦更換步驟
1. 將機器人KR C4 控制系統關機并采取措施防止其被無意重啟
2. 拔出連接到
控制系統電腦的電源線及所有連接線
3. 松開滾花螺母
4. 拆下機器人KR C4 控制系統電腦并向上取出
5. 將通風槽從舊控制系統電腦中拆出，然后裝入新控制系統電腦上
6. 裝入新的控制系統電腦，然后固定
7. 插好各種插頭
8. 實施功能測試

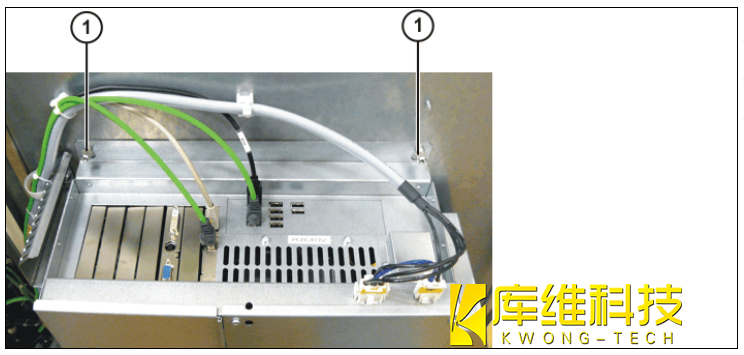

固定機器人KR C4 控制系統 PC 機如下圖：
1 滾花螺母
