在極端工況下，激光焊接過程中產(chǎn)生的堆積物失控風(fēng)險正成為制約工藝穩(wěn)定性和產(chǎn)品安全性的關(guān)鍵瓶頸。本文將從動力電池防爆焊接、特殊環(huán)境影響機制及企業(yè)實踐三個維度，系統(tǒng)剖析這一風(fēng)險并構(gòu)建應(yīng)對方案。
一、動力電池防爆焊接技術(shù)

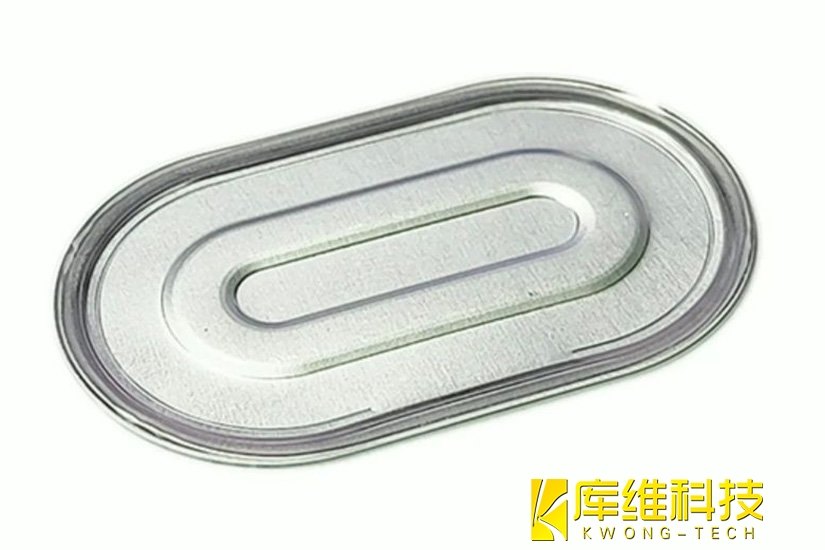

防爆閥是動力電池封口板上的薄壁閥體，它的核心功能是在電池內(nèi)部壓力超過規(guī)定值時率先破裂泄壓，防止電池爆裂。這道工序?qū)す夂附庸に囈髽O為嚴(yán)苛：焊縫必須完全密封，熱輸入量需精確控制，以保證焊縫破壞壓力值穩(wěn)定在0.4-0.7MPa范圍內(nèi)。
但防爆閥焊接過程中極易出現(xiàn)過燒穿孔、炸孔等缺陷。原因在于防爆閥多為0.08-0.1mm厚的純鋁薄片，固態(tài)鋁對紅外激光反射率高，若工藝參數(shù)不當(dāng)，局部溫度驟升會導(dǎo)致材料熔化甚至汽化。一旦防爆閥失效，電池在熱失控時將失去最后泄壓通道，引發(fā)連鎖爆炸風(fēng)險。
一位從業(yè)十余年的工藝工程師透露："最容易被忽略的恰恰是那些'看起來沒問題'的飛濺物殘留。這些金屬碎屑直徑可能只有頭發(fā)絲的十分之一，但一旦落入電芯內(nèi)部，就是一顆不定時炸彈。"
動力電池防爆焊接的核心要求包括：焊縫氣密性達標(biāo)、無可見飛濺物、熔深一致性誤差控制在±5%以內(nèi)。
二、特殊環(huán)境對堆積物形成速度的影響
環(huán)境條件對激光堆積物形成速度具有決定性影響。研究表明，納秒激光燒蝕單晶硅時，空氣環(huán)境中最大噴濺速率達14.1m/s，靜水環(huán)境僅為1.68m/s，而真空環(huán)境可達18.4m/s。這種差異源于介質(zhì)對激光能量的吸收、導(dǎo)熱性能及對汽化材料的覆壓作用。
高濕熱環(huán)境則呈現(xiàn)復(fù)雜影響機制。一方面，高濕度會降低激光設(shè)備輸出功率，高溫減緩熔池冷卻速率；另一方面，小晝夜溫差使熔池輻射強度變化微小，熔池狀態(tài)相對穩(wěn)定。但當(dāng)激光功率超過臨界值（如360W），熔池內(nèi)部流體流動加劇，飛濺物散射導(dǎo)致材料堆積，形成表面缺陷。
行業(yè)已總結(jié)出風(fēng)險預(yù)警機制：當(dāng)溫度波動超過±15℃/h、相對濕度超過70%時，應(yīng)自動觸發(fā)焊接參數(shù)復(fù)核程序。
三、一線企業(yè)的工程實踐
特斯拉在Cybertruck項目中面臨不銹鋼內(nèi)外板激光焊接的獨特挑戰(zhàn)。首席工程師Lars透露：“如何將不銹鋼連接起來而不燒穿，且不做任何后處理，我們花了數(shù)周時間才摸索出激光焊接方案。”這種對工藝極限的探索，體現(xiàn)了頭部企業(yè)對激光堆積物風(fēng)險的前瞻性管控。
特斯拉全系采用激光焊結(jié)合結(jié)構(gòu)膠的工藝，焊點強度可達母材90%，遠高于普通點焊的60%。通過破壞性撕檢等質(zhì)量控制手段，確保焊接合格率100%，為極端場景下的安全運行奠定基礎(chǔ)。
寧德時代的策略則更側(cè)重"事后兜底"。其電芯焊接工序后配備了基于機器視覺的AI缺陷檢測系統(tǒng)，可識別直徑小至5μm的飛濺物殘留，漏檢率低于0.01%。
四、應(yīng)對方案
工藝優(yōu)化：采用動態(tài)光束整形技術(shù)，通過環(huán)形光、雙焦點調(diào)節(jié)熔池動力學(xué)；優(yōu)化激光體積能量密度，從源頭減少飛濺產(chǎn)生。
環(huán)境控制：在真空或低壓環(huán)境下進行激光加工，可減少缺陷、提升表面質(zhì)量；對于高濕熱環(huán)境，需建立特定工藝數(shù)據(jù)庫，調(diào)整功率參數(shù)。
智能監(jiān)測：集成熔池視覺傳感器與等離子體光譜分析，通過AI算法實時調(diào)節(jié)激光功率、送絲速度。當(dāng)監(jiān)測到熔池體積異常時，系統(tǒng)能在0.5秒內(nèi)完成參數(shù)修正。
應(yīng)急防護：作業(yè)區(qū)域配備干粉滅火器、二氧化碳滅火器等專用消防設(shè)施；操作人員穿戴阻燃防護服、激光防護鏡；安裝煙霧報警器、溫度傳感器并與設(shè)備聯(lián)鎖。
4kW光纖激光+500Hz脈沖模式在2.25Cr-1Mo鋼厚板焊接中的應(yīng)用
不同類型的焊接技術(shù)的速度和效率如何？
激光焊接堆積物難題的5大行業(yè)解決方案解析
藍光激光焊接VS傳統(tǒng)紅外焊接：為何銅材加工需升級？
熱塑性材料高效焊接新方案：熱塑性材料激光焊接技術(shù)
鋁銅異種材料焊接技術(shù)：攻克鋁銅異種連接難題
新能源汽車電池模組激光焊接：如何實現(xiàn)高精度與高效率的完美平衡？
在激光焊接中材料相關(guān)參數(shù)對焊接的影響
特種壓力容器焊接：高溫高壓環(huán)境下的自動化工藝突破
