半導體自動化切割都包含哪些技術？

發布日期：2026-02-11 09:46 ????瀏覽量：

隨著芯片趨向超薄化、材料多元化（如SiC、GaN），傳統人工切割已難以滿足微米級精度與高良率需求。自動化切割技術憑借智能控制與工藝融合，正成為提升產線競爭力的核心引擎。本文聚焦主流技術路徑，解析其原理與技術價值。

一、主流技術

1、機械（刀片）切割

以金剛石刀片高速旋轉進行物理劃切，配合高精度視覺定位系統實現軌跡控制。工藝成熟、成本可控，適用于常規硅基晶圓（如氧化鋁陶瓷基板）。但切割道較寬（通常≥50μm），且機械應力可能影響脆性材料良率，正逐步向高剛性、低振動方向升級。

技術演進包括：

全切/半切：全切完全分離工件，半切僅產生切槽。
雙切/階梯切割：雙切同時加工兩條生產線，階梯切割分階段優化刀片參數。
DBG（先切割后研磨）：先切割再背面減薄，減少物理沖擊，適用于超薄晶圓。

優勢在于：

高性價比：設備單價僅為激光設備的1/3，適合硅基芯片量產（如存儲器件）
材料兼容性廣：可處理50-1000μm厚度的硅、砷化鎵晶圓
成熟工藝鏈：與研磨、拋光等后道工序無縫銜接

2、激光切割

采用紫外或綠光激光聚焦作用于材料，實現非接觸式切割。

主要技術分支：

激光燒蝕切割：通過紫外、紅外或飛秒激光直接汽化材料，適用于30μm以上晶圓。紫外激光因波長短、能量集中，熱影響區小，適合精密加工；紅外激光穿透性強，適合厚晶圓；飛秒激光脈沖極短，熱效應可忽略，但成本較高。
隱形切割：激光在晶圓內部形成微改質層，后續通過膠膜拉伸使芯片自然分離，擴膜分離后崩邊<5μm。無粉塵、無應力，切割道可縮至20μm內，特別適配超薄CIS、MEMS等敏感器件。

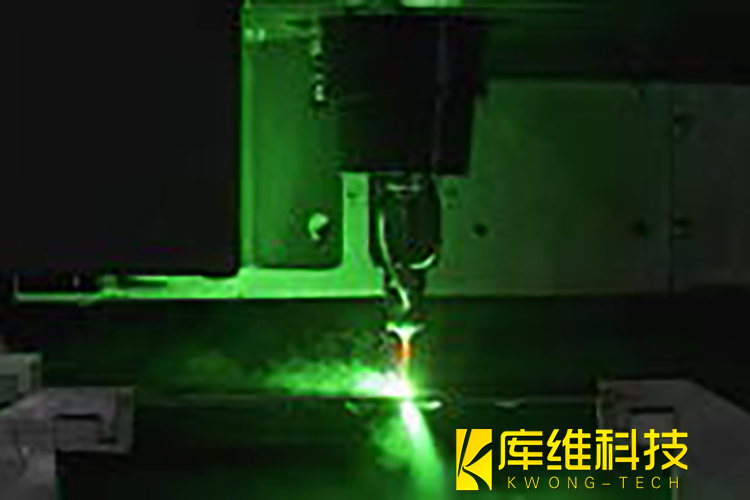

水導激光切割：通過50μm高壓水柱直徑引導激光束傳輸至材料表面，結合水的冷卻效應與激光能量實現高精度切割。其核心技術在于激光與水射流的動態耦合，通過全反射原理在水流中形成穩定光路，避免傳統干式激光的熱累積問題，熱影響區減少70%。尤其適合硅晶圓、碳化硅等熱敏感材料，避免晶格損傷。

3、等離子切割

基于深反應離子刻蝕（DRIE）原理，利用等離子體化學反應精準蝕刻材料。切割邊緣光滑、道寬可低至10μm，徹底規避機械應力，為Fan-Out、3D封裝等高密度集成提供關鍵支持，雖設備投入較高，但在先進封裝領域滲透加速。

技術類型	適用場景	成本區間	良率水平
機械切割	傳統硅基芯片	$50-150萬	95-98%
激光切割	先進封裝/GaN	$200-450萬	99.0-99.8%
等離子切割	3D IC封裝/化合物半導體切割	$500萬+	99.5%+

二、自動化切割系統

精度與一致性：定位誤差穩定控制在±1μm內，大幅減少崩邊、隱裂；
效率與柔性：單機日處理量提升3倍以上，快速切換不同工藝參數；
數據閉環：無縫對接MES系統，實現切割參數追溯與工藝優化，契合智能制造趨勢。

尤其在薄晶圓（<100μm）與硬脆材料處理中，自動化技術顯著降低人工干預風險，保障批量生產穩定性。

半導體切割技術正從單一設備走向“感知-決策-執行”一體化智能系統。對半導體產業而言，結合本土封裝需求深化技術適配，推動核心裝備自主創新，方能在全球產業鏈中筑牢根基。精準切割，切出的不僅是芯片，更是產業高質量發展的新空間。
