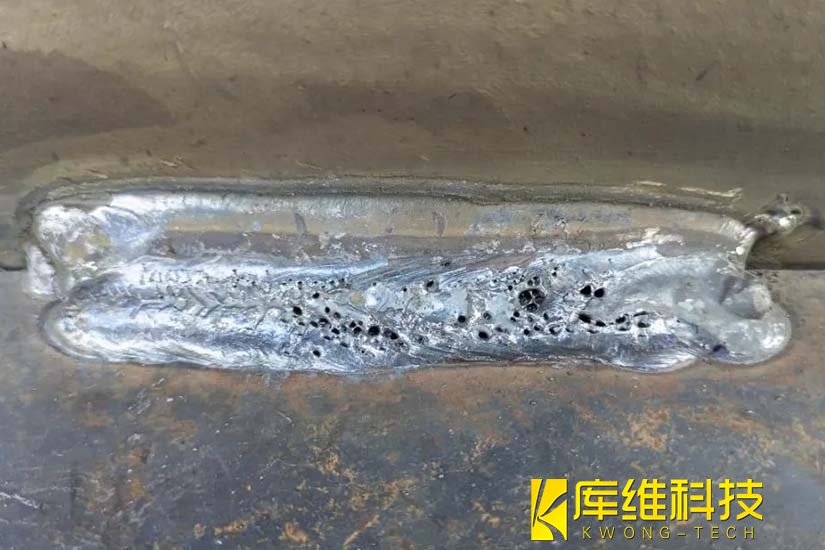

在焊接車間里，鑄鋼件焊接時突然出現(xiàn)的氣孔就像電影里的"隱形刺客"，一個直徑僅 0.5mm 的氣孔，可能讓價值百萬的設(shè)備瞬間報廢。據(jù)統(tǒng)計，約 32% 的焊接質(zhì)量失效案例直接與氣孔相關(guān)，它會顯著降低焊縫強度、韌性及疲勞壽命，形成應力集中并誘發(fā)裂紋。今天我們就揭開鑄鋼焊接氣孔的神秘面紗。
一、氣孔的核心危害
??強度殺手??：氣孔會減少20%-40%的有效承載面積
??疲勞元兇??：應力集中效應使裂紋擴展速度提升3倍
??密封天敵??：儲罐類設(shè)備氣孔泄漏率高達普通缺陷的5倍
核心危害：氣孔通過減少有效承載面積、引發(fā)應力集中，導致焊縫拉伸強度下降 15%-30%、疲勞壽命縮短 40% 以上，同時增加腐蝕敏感性和氫脆風險。
二、氣孔的三大成因
1、氣體混入（占比45%）
??外來入侵者??：空氣通過保護氣體間隙潛入熔池
??內(nèi)部叛徒??：焊材受潮釋放氫氣，鐵銹分解產(chǎn)生一氧化碳
??典型案例??：有一案例化工廠管道焊接時突遇陣風，CO?保護氣流紊亂形成蜂窩狀氮氣孔
2、材料缺陷（占比35%）
??鑄鋼原罪??：澆注殘留縮孔成為氣體聚集溫床
??表面污漬??：0.1mm厚的油膜可產(chǎn)生直徑2mm的氫氣孔
??焊材陷阱??：劣質(zhì)焊絲含硫量超標3倍，硫與鐵生成FeS引發(fā)熱裂紋
3、工藝失誤（占比20%）
??參數(shù)失調(diào)??：電流過高導致CO分解加劇（實驗證明電流＞300A時氣孔率上升40%）
??操作失當??：焊槍角度偏離15°，保護氣體覆蓋率驟降60%
??環(huán)境干擾??：濕度＞80%時，氫氣孔發(fā)生率呈指數(shù)級增長
三、剿滅氣孔的方案
1、預處理
??表面凈化??：采用噴砂+丙酮雙重清潔，油污去除率需＞99.7%
??坡口設(shè)計??：V型坡口角度保持55-65°，鈍邊厚度≤2mm
??環(huán)境控制??：搭建臨時防風棚，濕度控制在40%-60%
2、工藝優(yōu)化
??焊材選擇??：推薦使用Cr20Ni10Mn7Si-ZG奧氏體焊絲（抗裂性提升50%）

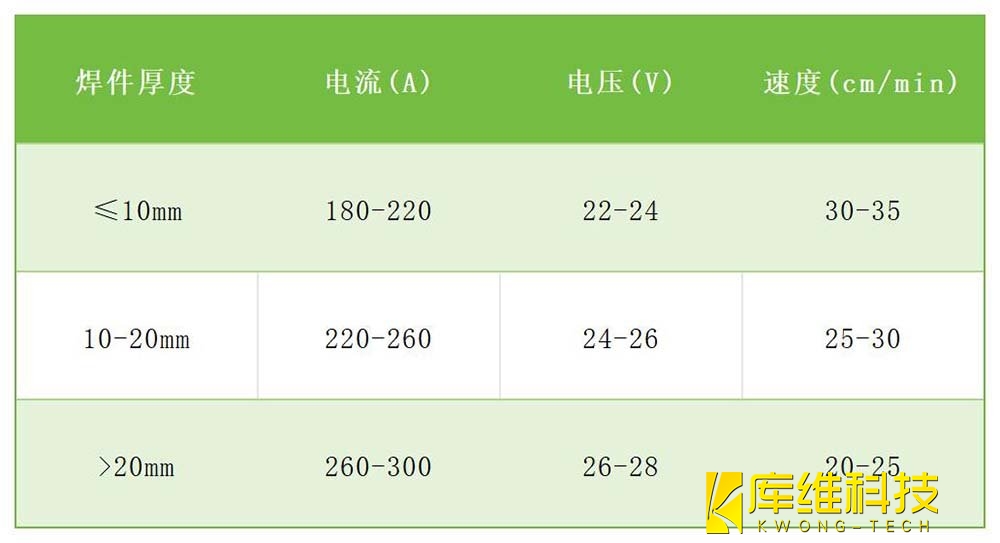

??參數(shù)組合??：
??保護強化??：采用99.999%純度CO?+10%Ar混合氣體，流量25-30L/min
3、后處理
??熱處理??：200℃/h緩冷至550℃，消除殘余應力
??檢測技術(shù)??：相控陣超聲檢測精度達0.1mm級氣孔
??修復方案??：對深層氣孔采用TIG填絲補焊，補焊層厚度控制3mm以內(nèi)
四、預防措施
??查環(huán)境??：風速＜2m/s，濕度＜60%
??查材料??：焊材烘干至150℃，母材打磨至金屬光澤
??查參數(shù)??：電流電壓黃金比（10:1.2），速度均勻如行云
通過這套"預防-檢測-修復"體系，有重工企業(yè)鑄鋼件焊接一次合格率從78%提升至96%，年節(jié)省返工成本超300萬元。記住，在焊接戰(zhàn)場上，細節(jié)決定成敗，氣孔防治就是守護產(chǎn)品質(zhì)量的生命線！
壓力容器模塊化焊接的三大核心技術(shù)：激光跟蹤+工業(yè)機器人+智能傳感
激光焊接機的冷卻方式有哪些？從原理到選型的專業(yè)指南！
焊接機器人如何成為車間多面手
告別人工焊接誤差！2025年主流焊切自動化設(shè)備選購指南
儲罐焊切自動化如何應對厚壁材料？
工程機械、壓力容器、能源裝備等領(lǐng)域的焊接效率提升路徑
焊接自動化生產(chǎn)線可能會出現(xiàn)的問題，你都知道哪些嗎？
焊接質(zhì)量缺陷如何“零容”？激光自動化檢測系統(tǒng)全解析
真空激光焊接：解鎖應用潛力的新路徑
